GUIDED WAVE

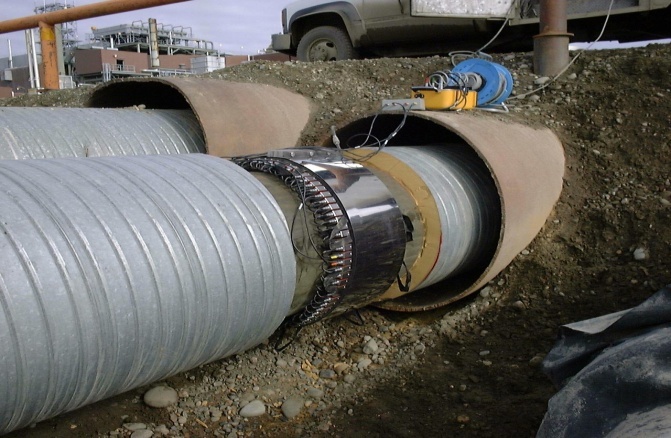

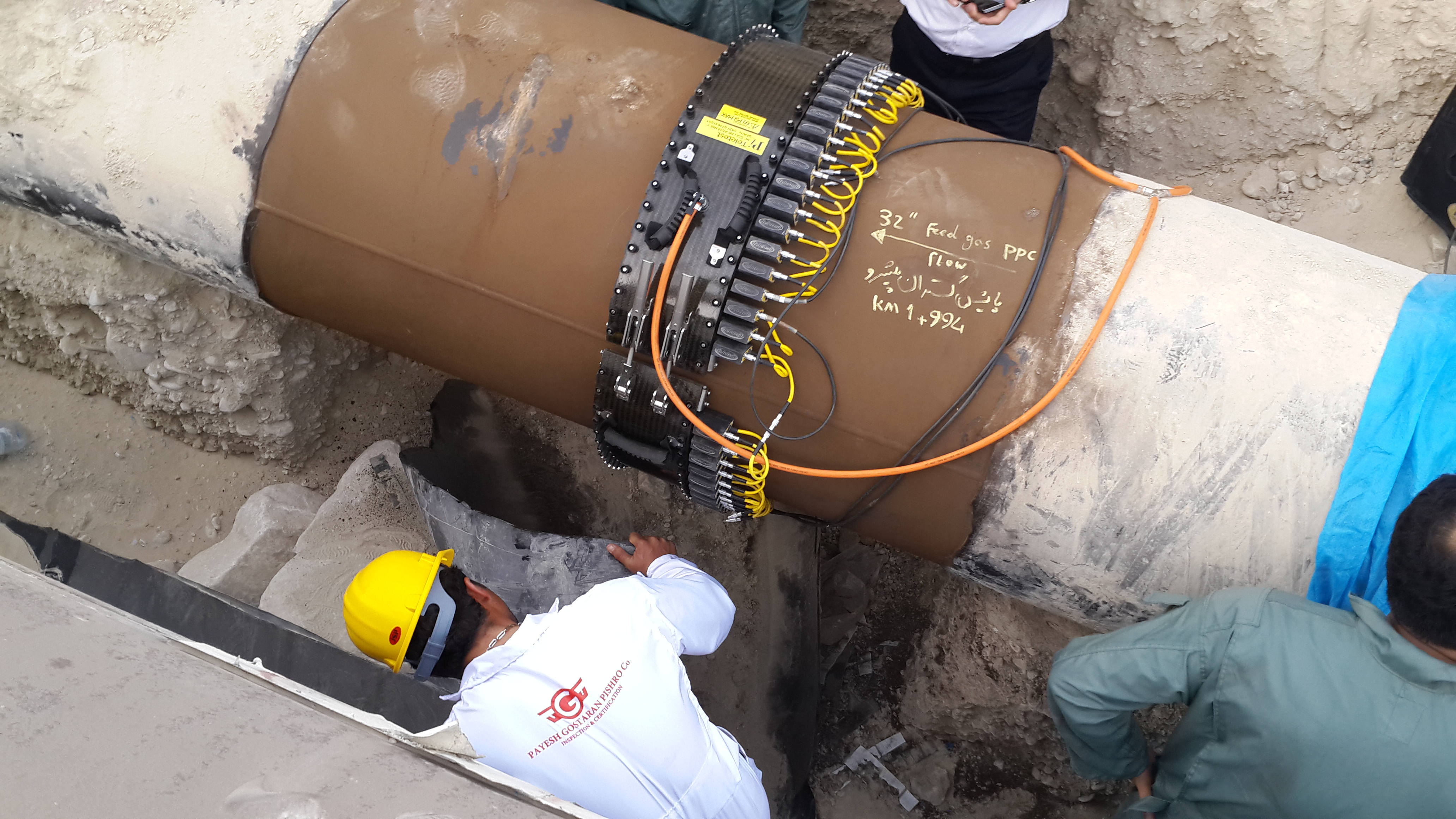

انجام بازرسي با استفاده از (LRGWUT) Long Rang Guided Wave Ultrasonic Test (امواج فراصوتي با محدوده عملکرد وسيع) در اوايل سال 1998 براي مونيتورينگ خطوط لوله در حال سرويس معرفي شد. اين روش بصورت چشمگيري توسط متخصصان صنايع نفت و گاز، براي شناسايي عيوب ناشي از  خوردگي و ارزيابي وضعيت لوله­ها از لحاظ فقدان فلز (Metal Loss) و در جاهايي که امکان دسترسي مستقيم به تمامي نقاط مستعد به بروز عيب  وجود ندارد يا هزينه آن مقرون به صرفه نيست، استفاده مي­شود.

روشLRGWUT  براي شناسايي عيوب داخلي و خارجي لوله ­هاي انتقال، ده­ها متر دورتر از محل قرارگيري ترسنديوسر استفاده مي­شود. عملکرد اين سيستم با انتشار امواج آلتراسونيک با فرکانس پايين در امتداد لوله و آناليز امواج بازگشتي از عيوب و ديگر مشخصه هاي لوله مي­باشد. نوع امواج بازگشتي از قسمت­هاي مختلف لوله مثل فلنج­ها، جوش­ها و ... با بازگشت صوت از کاهش ضخامت­ها متفاوت بوده و همين امر     کار تفسير نتايج را ممکن مي­سازد.



LRGWUT بين فقدان ماده از سطح داخلي يا خارجي تمايزي قائل نمي­شود و در برابر 3% CSA حساس ميباشد اما معيار ارائه گزارش بصورت معمول از 9% CSA تنظيم مي­شود. اين معيارها با بيش از 2 سال آزمايش گسترده، پيش از آنکه اين ابزار بصورت تجاري توسط سازندگان وارد بازار شود، بدست آمده است. به هر حال از آنجاييکه پيشرفت و بهبود اين سيستم بصورت مداوم در حال انجام است، معيار ارائه گزارش بر اساس 3% تا 9% فقدان CSA مي­باشد
