PAUT & TOFD







بازرسي جوش به روش   Phased Array & TOFD

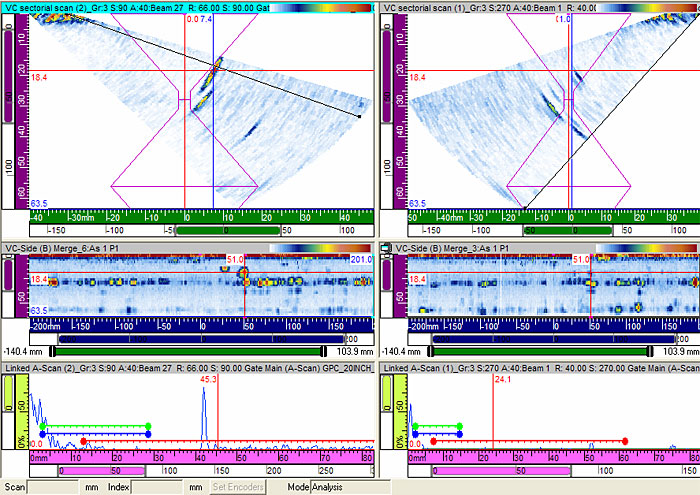

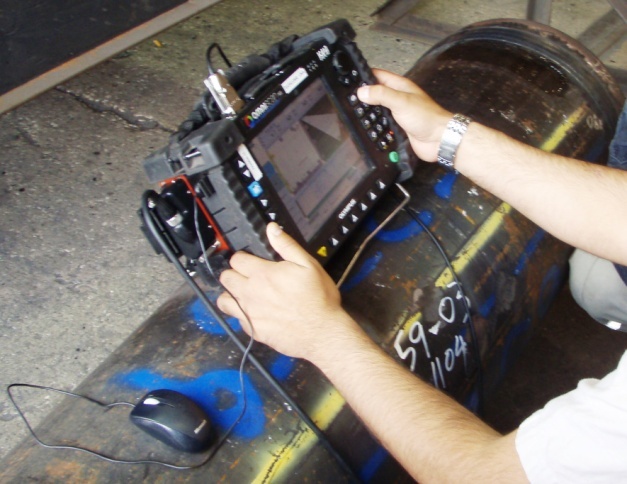

تکنولوژي Phased Array ارائه دهنده يک مزيت تکنيکي در بازرسي جوش در مقايسه با روش قديمي اولتراسونيک است .پرتو صوتي در اين روش توانائي راهنمائي شدن ،اسکن کردن ،پيچ خوردن و متمرکز شدن را بصورت الکترونيکي دارد. کار کردن با اين روش و جايگزين کردن ان به جاي راديوگرافي داراي مزايايي است که از آن جمله حذف خطر کار کردن با اشعه راديواکتيو مي­باشد. بازرسي هاي خاص به راحتي به روش Phased Array قابل انجام هستند به اين صورت که با افزودن دسته پرتوصوتي براي پوشش دادن سطح بيشتري از جوش ، تحت زاويه گوناگون ، بازرسي هاي متقارن و يا حتي تست توسط چند تست توسط چند پروب پشت سر هم (Tandem Probe ) انجام مي شوند. براي استفاده از تکنيک Fitness For Service نيازمند اندازه سنجي بسيار دقيق مي باشيم که با استفاده از Phased Array امکان پذير مي­باشد.

استانداردASME  با انجام تست التراسونیک با تکنیکTOFD  جوش به جای RT برای ضخامت های بیشتر از 4 اینچ موافقت کرده است و BS استاندارد BS:7706-1993  را برایTOFD  تنظیم کرده است.از جمله مزایای این روش می توان به نمایش عیب همزمان با انجام تست، دقت بیشتر در تشخیص و اندازه گیری عیب و محاسباتی کردن اطلاعات ثبت شده اشاره کرد. محدودیت آن عبارتند از عدم حساسیت به عیوبی که تا عمق 2/1 اینچ واقع شده باشند، قیمت بالای آن و احتیاج به اپراتور با تجربه.
